結構力學仿真是機械行業最基礎也是最重要的仿真類型。結構力學工況繁多，所以在3DEXPERIENCE平臺架構上有非常多的結構力學角色供工程師使用。平臺結構分析角色均是基于Abaqus求解器，具備非常強大的功能，今天我們主要來介紹平臺力學分析中最基礎的兩個角色：

●

Structural Designer結構設計師（以下簡稱SRD）

●

Structural Engineer結構工程師（以下簡稱SLL）

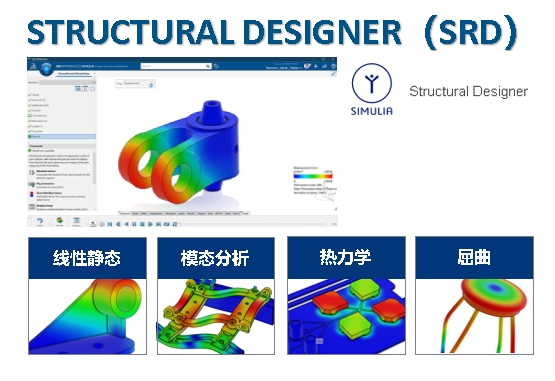

Structural Designer（SRD）結構設計師

Structural Designer（SRD）結構設計師，是3DEXPERIENCE平臺上的一個基礎結構仿真角色，是一個直觀的設計仿真解決方案，適用于結構工程師評估線性靜態條件下的產品性能，指導設計過程。SRD支持以下類型的模擬：

○ 線性靜態分析

○ 模態分析

○ 屈曲分析

○ 熱-力耦合分析

下面對SRD中的四個功能及使用場景做簡述：

○ 線性靜態分析：

線性靜態分析是一種基于線彈性理論的分析方法。它假設材料行為是線性的，即應力與應變之間存在線性關系，并且加載是靜態的，即載荷是恒定的且不隨時間變化。這種分析適用于小變形、小位移的結構，通常用于結構的初步設計和評估。通過線性靜態分析可以得到結構在靜態加載下的位移、應力等結果。線性靜力分析是應用最廣泛的一類分析類型，通過線性靜態分析判斷部件的最大應力是否小于材料的屈服極限，這在大多數工程場景中已經足夠使用。

○ 模態分析：

模態分析是用來確定結構的振動特性（固有頻率和振型）的技術，同時也是其他動力學分析的基礎。模態分析的目的是使結構避免共振，或以特定的頻率進行振動，通過模態分析，可以認識到結構對不同動力載荷的響應特性。模態分析重點關注固有頻率和振型，它假設結構沒有外載荷（如熱、壓力、溫度、力等），結構是線性的，并且結構具有恒定的總體質量矩陣和總體剛度矩陣，并不隨時間改變而改變。

○ 屈曲分析：

屈曲分析是一種失效模式計算，當結構受壓應力時可能會發生。屈曲的特征是結構桿件突然側向形變并導致結構失穩。屈曲分析的目的是獲得構件的屈曲模態和臨界載荷。從材料行為實際工況來看，屈曲分析又可以分為特征值屈曲分析（線性屈曲分析）和非線性屈曲分析。

○ 熱-力耦合分析：

熱-力耦合分析是一種多物理場分析方法，也是工程中非常常見的工況。它研究溫度場（熱場）和應力場（力學場）之間的相互作用，這種分析對于理解和預測在熱環境中結構材料的行為至關重要，因?yàn)闇囟茸兓瘯?huì)導致材料膨脹或收縮，從而在結構內部產生應力。在SRD中通過溫度場分析可以得到零件表面溫度，再與力學分析結合可以得到零件的熱應力及位移。

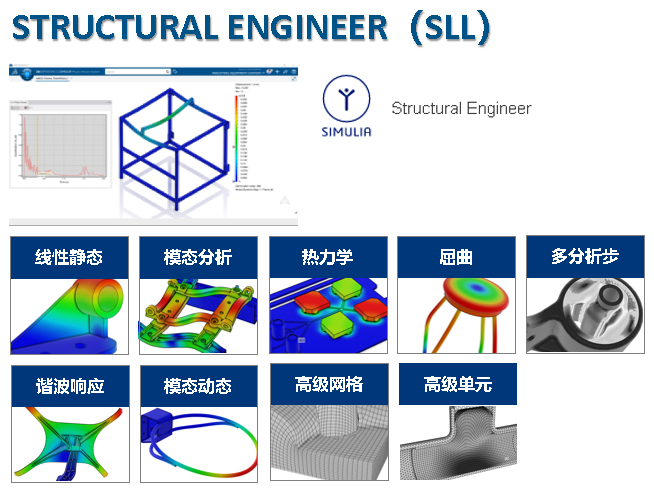

Structural Engineer（SLL）結構工程師

Structural Engineer（SLL）結構工程師，是3DEXPERIENCE平臺上的一個結構仿真角色，其在SRD的基礎上增加了諧波響應和模態動態分析。同時SLL也支持高級網格和高級單元，多分析步功能也可以在SLL中使用，幫助工程師更好的模擬真實工況。SLL支持以下類型的模擬：

○ 線性靜態分析

○ 模態分析

○ 屈曲分析

○ 熱-力耦合分析

○ 諧波響應

○ 模態動態分析

○ 高級網格/高級單元

○ 多分析步

下面對SLL中的增加功能及使用場景做簡述：

○ 諧波響應分析：

諧波響應分析用于確定線性結構在承受隨時間按正弦（簡諧）規律變化的載荷時的穩態響應。這種分析可以幫助設計人員預測結構的動力特性，并驗證設計是否能克服共振、疲勞以及其他受迫振動引起的有害效果。諧波響應只計算結構的穩態受迫振動，不考慮激振開始時的瞬態振動，分析過程中，所有載荷以及結構的響應都以相同的頻率變化（通常是正弦波形）。諧波響應常用于一些旋轉設備（如壓縮機、發動機、泵、渦輪機械等）的支座、固定裝置和部件或者一些受渦流影響的結構，例如渦輪葉片、飛機機翼、橋和塔等。

○ 模態動態分析：

模態動態分析是一種基于模態疊加法的分析技術，用于研究簡諧激勵作用下系統的穩態動態響應。在進行模態動態分析之前，必須先提取系統的無阻尼特征模態，然后通過變換使系統解耦，得到一組用模態坐標表示的單自由度運動方程。模態動態分析的優勢是分析速度快，耗時較少，但是不適用于分析具有大阻尼特征的模型或具有粘彈材料（頻變特性）的模型。

這兩種分析方法在工程領域中非常重要，它們可以幫助工程師理解和預測結構在周期性載荷作用下的行為，從而優化設計，提高結構的可靠性和安全性。

○ 多分析步：

繼承自Abaqus多分析步功能，多分析步的目的是將復雜的分析過程分解為多個分析步，便于管理和施加不同的載荷或邊界條件。每個分析步可以有不同的分析類型，如靜力、動力、熱分析等。分析步有很好的靈活性，通過多分析步的功能，工程師可以模擬復雜的載荷歷程，包括隨時間變化的載荷、不同階段的載荷組合以及考慮先前載荷歷程對后續分析的影響。

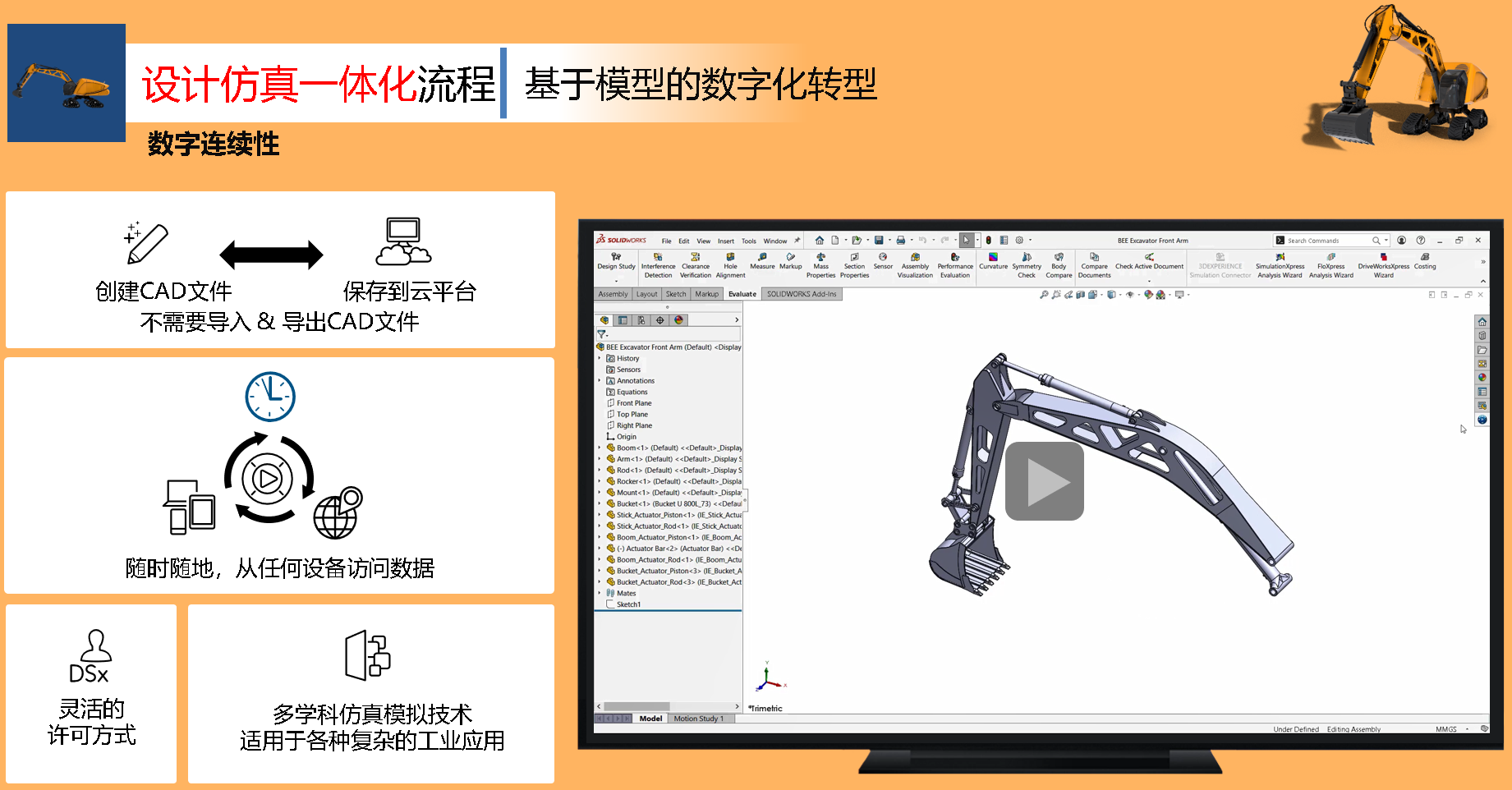

除了本身的仿真功能以外，平臺仿真角色能夠與桌面CAD軟件實時互聯，通過將SOLIDWORKS的三維數據與平臺仿真功能打通，實現MODSIM設計仿真一體化。

以上就是本期內容，下一期我們會介紹更加強大的非線性結構分析工具，敬請期待！
